自作 ALF-01（2003年）

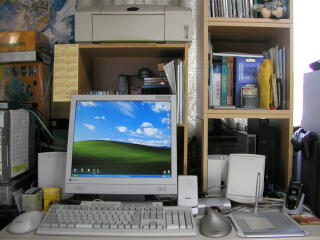

ALF-01モニターALF-01本体

システム
 本体ケースKeian KN-1000A
電源AOpen FSP350-60BT 350W
マザーボードAOpen AX4SPE-UL
システムクロック(FSB)800MHz
CPUIntel HT Pentium 4 2.80C GHz
チップセットIntel 865PE
グラフィックチップnVIDIA GeForce4 Ti4800SE
ROM
 BIOS512KBytes
RAM
 メイン512MBytes
ビデオ128MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク80GBytes、60GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM（40倍速2台、24倍速）、CD-R（20倍速）、CD-RW（10倍速）、
DVD-ROM（12倍速、6倍速）、DVD-R（標準速）、
DVD-RAM4.7GBytes（2倍速）
スマートメディア16MBytes（2枚）
ID付きスマートメディア128MBytes（3枚）、16MBytes
入力装置
 キーボード、トラックボール、補助トラックボール、タブレット（ペン）、ジョイパッド、
MIDIキーボード、モノラルマイク
画面表示
 1280×1024 1677万色（最大）
マルチモニター対応
映像機能
 なし
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 48KHz）
PCM音源（Roland UA-100） 2ch ステレオ（最高16bit 44.1KHz）
PCM音源（SONY PCLK-MN10） 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
サウンドエフェクター（Roland UA-100）
コンポPC-Link（SONY PCLK-MN10）
拡張機器
 +- パラレル
+- シリアル#1
+- シリアル#2（内部コネクター）
+- USB2.0 #1
|　+- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2
|　+- I-O DATA DVDRR-iU4.7 トレー式DVD-RAM/Rドライブ
+- USB2.0 #3
|　+- Canon CanoScan 8000F カラーイメージスキャナー
+- USB2.0 #4
+- USB2.0 #5（内部コネクター）
|　+- USBコネクターブラケットポート#1（PCIスロット#4）
|　 　+- ELECOM UH-P7SSV USBハブ
|　　 　+- USB #1 ： I-O DATA USB-DFRW CF・スマートメディアカードスロット（使用時のみ接続）
|　　 　|　+- スマートメディアカードスロット（どれか1つを使用）
|　　 　|　　 +- MELCO RDF-ID128M 128MBytes ID付きスマートメディア（2枚）
|　　 　|　　 +- I-O DATA PCFDCIII-128M 128MBytes ID付きスマートメディア
|　　 　|　　 +- OLYMPUS M-16P ID10 16MBytes ID付きスマートメディア
|　　 　|　　 +- OLYMPUS M-16P D3V20 16MBytes スマートメディア（2枚）
|　　 　+- USB #1 ： UP12 USB-PDC Converter（使用時のみ接続）
|　　 　|　+- PORT ： NTT DoCoMo P504i 携帯電話
|　　 　+- USB #2 ： CASIO CW-100 ディスクタイトルプリンター（使用時のみ接続）
|　　 　+- USB #2 ： SONY RC-S310 非接触ICカードリーダー/ライター（使用時のみ接続）
|　　 　|　+- ICカードポケット ： JR-EAST Suicaイオカード（使用時のみセット）
|　　 　+- USB #3 ： WACOM SmartScroll 補助トラックボール
|　　 　+- USB #4 ： NEC PK-KB021 ワンタッチスタートボタン付き日本語USBキーボード
|　　 　+- USB #5 ： SONY PEGA-UC700 USBクレードル
|　　 　|　+- シリアル ： SONY PEG-N750C CLIE
|　　 　+- USB #6 ： Roland UA-100 オーディオ＆MIDIプロセッサー
|　　 　|　+- MIDI IN 1 ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 　|　+- MIDI OUT 1 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN A）
|　　 　|　+- MIDI OUT 2 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN B）
|　　 　|　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 2）
|　　 　|　+- MIC 1 ： SONY F-V310 ダイナミックマイク（使用時のみ接続）
|　　 　+- USB #7 ： SONY PCLK-MN10 PC-Linkアダプター
|　　 　 　+- PC LINK ： SONY CMT-PX5 マイクロコンポ（PC LINK）
|　　 　 　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 1）
|　　 　 　+- ANALOG OUT ： NEC PK-SP300 フラットパネルスピーカーシステム
+- USB2.0 #6（内部コネクター）
|　+- USBコネクターブラケットポート#2（PCIスロット#4）
|　 　+- NEC PK-UP002 USBハブ
|　 　 　+- USB #2 ： Microsoft Trackball explorer
|　 　 　+- USB #3 ： WACOM FAVO F-410 USBタブレット
|　 　 　+- USB #4 ： Canon BJ F850 カラーバブルジェットプリンター
+- USB2.0 #7（内部コネクター）
|　+- 前面USBコネクター#1
|　 　+- EXCEED SMART JOYPAD II for USB（使用時のみ接続）
|　 　 　+- PORT ： SONY SCPH-1200 デュアルショック
+- USB2.0 #8（内部コネクター）
|　+- 前面USBコネクター#2
+- PS/2キーボード
+- PS/2マウス
|　+- Microsoft IntelliMouse
+- ゲームポート（内部コネクター）
+- イーサネット(1000BASE-T)
|　+- I-O DATA NP-BBRex ブロードバンドルーター(PORT 1)
+- IrDA（内部コネクター）
+- S/PDIF（内部コネクター）
+- ライン入力
|　+- SONY CMT-PX5 マイクロコンポ（PHONES）（使用時のみ接続）
+- マイク入力
+- ライン出力
|　+- Roland SC-88Pro MIDI音源モジュール（LINE IN）
|　　 +- LINE OUT ： Roland UA-100 オーディオ＆MIDIプロセッサー（LINE IN）
|　　　　+- LINE OUT ： SONY MDS-S38 MDレコーダー（LINE IN）
|　　　　　 +- DIGITAL OUT ： SONY CMT-PX5 マイクロコンポ（DIGITAL IN）
+- マイク入力（内部コネクター）
|　+- 前面マイク入力端子
|　 　+- ELECOM MS-NB50CRG ヘッドセット（MIC）（使用時のみ接続）
+- ライン出力（内部コネクター）
|　+- 前面ヘッドホン端子
|　　 +- ELECOM MS-NB50CRG ヘッドセット（PHONES）（使用時のみ接続）
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCIバススロット#4
+- PCIバススロット#5
+- AGPバス(8X)スロット
|　+- ELSA GLADIAC 728 グラフィックボード
|　　 +- DVI OUT ： EIZO FlexScan L565 17インチ液晶ディスプレイ（DVI-D）
|　　 +- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- DIMMメモリースロット#1
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#2
+- DIMMメモリースロット#3
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#4
+- CPUソケット(Socket 478)
|　+- Intel HT Pentium 4 2.80C GHz CPU
+- IDE(Ultra ATA/100) #1
|　+- Master ： Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ（内蔵3.5インチベイ#1）
|　+- Slave ： Quantam FIREBALLP AS60.0 60GBytes Ultra ATA/100ハードディスクドライブ（内蔵3.5インチベイ#2）
+- IDE(Ultra ATA/100) #2
|　+- Master ： NEC CDR-3001B トレー式CD-ROMドライブ（5インチベイ#3）
|　+- Slave ： RICOH MP9200A トレー式DVD-ROM/CD-RWドライブ（5インチベイ#4）
+- シリアルATA #1
+- シリアルATA #2
+- FDD
　 +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 Microsoft Windows XP Home Edition 2002 Service Pack 1

戻る

自作 ALF-01（2004年）

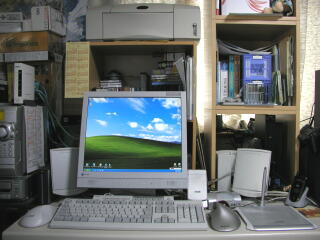

ALF-01モニターALF-01本体

赤い文字は2003年の時と変わったところです。

システム
 本体ケースKeian KN-1000A
電源AOpen FSP350-60BT 350W
前面冷却ファンValue Wave HD-200 ハードディスククーラー（5インチベイ#3）
マザーボードAOpen AX4SPE-UL
システムクロック(FSB)800MHz
CPUIntel HT Pentium 4 2.80C GHz
チップセットIntel 865PE
グラフィックチップnVIDIA GeForce4 Ti4800SE
ROM
 BIOS512KBytes
RAM
 メイン512MBytes
ビデオ128MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク200GBytes、80GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM（40倍速、32倍速）、CD-R（12倍速）、CD-RW（8倍速）、
DVD-ROM（12倍速）、DVD-R（4倍速）、DVD-RW（標準速）、
DVD-RAM4.7GBytes（3倍速）
スマートメディア16MBytes（2枚）
ID付きスマートメディア128MBytes（3枚）、16MBytes
入力装置
 キーボード、トラックボール、補助トラックボール、タブレット（ペン）、ジョイパッド、
MIDIキーボード、モノラルマイク
画面表示
 1280×1024 1677万色（最大）
マルチモニター対応
映像機能
 なし
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 48KHz）
PCM音源（Roland UA-100） 2ch ステレオ（最高16bit 44.1KHz）
PCM音源（SONY PCLK-MN10） 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
サウンドエフェクター（Roland UA-100）
コンポPC-Link（SONY PCLK-MN10）
拡張機器
 +- パラレル
+- シリアル#1
+- シリアル#2（内部コネクター）
+- USB2.0 #1
|　+- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2（未接続）
+- USB2.0 #3
|　+- Canon CanoScan 8000F カラーイメージスキャナー
+- USB2.0 #4
+- USB2.0 #5（内部コネクター）
|　+- USBコネクターブラケットポート#1（PCIスロット#4）
|　 　+- ELECOM UH-P7SSV USBハブ
|　　 　+- USB #1 ： I-O DATA USB-DFRW CF・スマートメディアカードスロット（使用時のみ接続）
|　　 　|　+- スマートメディアカードスロット（どれか1つを使用）
|　　 　|　　 +- MELCO RDF-ID128M 128MBytes ID付きスマートメディア（2枚）
|　　 　|　　 +- I-O DATA PCFDCIII-128M 128MBytes ID付きスマートメディア
|　　 　|　　 +- OLYMPUS M-16P ID10 16MBytes ID付きスマートメディア
|　　 　|　　 +- OLYMPUS M-16P D3V20 16MBytes スマートメディア（2枚）
|　　 　+- USB #1 ： UP12 USB-PDC Converter（使用時のみ接続）
|　　 　|　+- PORT ： NTT DoCoMo P504i 携帯電話
|　　 　+- USB #2 ： CASIO CW-100 ディスクタイトルプリンター（使用時のみ接続）
|　　 　+- USB #2 ： SONY RC-S310 非接触ICカードリーダー/ライター（使用時のみ接続）
|　　 　|　+- ICカードポケット ： JR-EAST Suicaイオカード（使用時のみセット）
|　　 　+- USB #3 ： WACOM SmartScroll 補助トラックボール
|　　 　+- USB #4 ： NEC PK-KB021 ワンタッチスタートボタン付き日本語USBキーボード
|　　 　+- USB #5 ： SONY PEGA-UC700 USBクレードル
|　　 　|　+- シリアル ： SONY PEG-N750C CLIE
|　　 　+- USB #6 ： Roland UA-100 オーディオ＆MIDIプロセッサー
|　　 　|　+- MIDI IN 1 ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 　|　+- MIDI OUT 1 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN A）
|　　 　|　+- MIDI OUT 2 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN B）
|　　 　|　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 2）
|　　 　|　+- MIC 1 ： SONY F-V310 ダイナミックマイク（使用時のみ接続）
|　　 　+- USB #7 ： SONY PCLK-MN10 PC-Linkアダプター
|　　 　 　+- PC LINK ： SONY CMT-PX5 マイクロコンポ（PC LINK）
|　　 　 　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 1）
|　　 　 　+- ANALOG OUT ： NEC PK-SP300 フラットパネルスピーカーシステム
+- USB2.0 #6（内部コネクター）
|　+- USBコネクターブラケットポート#2（PCIスロット#4）
|　 　+- NEC PK-UP002 USBハブ
|　 　 　+- USB #2 ： Microsoft Trackball explorer
|　 　 　+- USB #3 ： WACOM FAVO F-410 USBタブレット
|　 　 　+- USB #4 ： Canon BJ F850 カラーバブルジェットプリンター
+- USB2.0 #7（内部コネクター）
|　+- 前面USBコネクター#1
|　 　+- ELECOM JC-PS101USV ゲームパッドコンバーター（使用時のみ接続）
|　 　|　+- PORT ： SONY SCPH-1200 デュアルショック
|　 　+- iRiver iFP-380T MP3/WMAプレイヤー（使用時のみ接続）
+- USB2.0 #8（内部コネクター）
|　+- 前面USBコネクター#2
+- PS/2キーボード
+- PS/2マウス
|　+- Microsoft IntelliMouse
+- ゲームポート（内部コネクター）
+- イーサネット(1000BASE-T)
|　+- BUFFALO BBR-4HG ブロードバンドルーター(PORT 1)
+- IrDA（内部コネクター）
+- S/PDIF（内部コネクター）
+- ライン入力
|　+- SONY CMT-PX5 マイクロコンポ（PHONES）（使用時のみ接続）
+- マイク入力
+- ライン出力
|　+- Roland SC-88Pro MIDI音源モジュール（LINE IN）
|　　 +- LINE OUT ： Roland UA-100 オーディオ＆MIDIプロセッサー（LINE IN）
|　　　　+- LINE OUT ： SONY MDS-S38 MDレコーダー（LINE IN）
|　　　　　 +- DIGITAL OUT ： SONY CMT-PX5 マイクロコンポ（DIGITAL IN）
+- マイク入力（内部コネクター）
|　+- 前面マイク入力端子
|　 　+- ELECOM MS-NB50CRG ヘッドセット（MIC）（使用時のみ接続）
+- ライン出力（内部コネクター）
|　+- 前面ヘッドホン端子
|　　 +- ELECOM MS-NB50CRG ヘッドセット（PHONES）（使用時のみ接続）
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCIバススロット#4
+- PCIバススロット#5
+- AGPバス(8X)スロット
|　+- ELSA GLADIAC 728 グラフィックボード
|　　 +- DVI OUT ： EIZO FlexScan L565 17インチ液晶ディスプレイ（DVI-D）
|　　 +- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- DIMMメモリースロット#1
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#2
+- DIMMメモリースロット#3
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#4
+- CPUソケット(Socket 478)
|　+- Intel HT Pentium 4 2.80C GHz CPU
+- IDE(Ultra ATA/100) #1
|　+- Master ： RATOC Systems IDE-MDK1NW IDEリムーバブルケース（5インチベイ#4）
|　|　+- トレイスロット ： RATOC Systems RD-35MR1W 3.5インチドライブ用トレイ（使用時のみ接続）
|　|　 　+- IDE ： Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ
|　+- Slave ： （未使用）
+- IDE(Ultra ATA/100) #2
|　+- Master ： Panasonic LF-M621JD トレー式DVD-MULTIドライブ（5インチベイ#1）
|　+- Slave ： NEC CDR-3001B トレー式CD-ROMドライブ（5インチベイ#2）
+- シリアルATA #1
|　+- Seagate ST-3200822AS 200GBytes S-ATAハードディスクドライブ（内蔵3.5インチベイ#2）
+- シリアルATA #2
+- FDD
　 +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 Microsoft Windows XP Home Edition 2002 Service Pack 2

戻る

自作 ALF-01（2005年）

赤い文字は2004年の時と変わったところです。

システム
 本体ケースKeian KN-1000A
電源AOpen FSP350-60BT 350W
前面冷却ファンValue Wave HD-200 ハードディスククーラー（5インチベイ#3）
マザーボードAOpen AX4SPE-UL
システムクロック(FSB)800MHz
CPUIntel HT Pentium 4 2.80C GHz
チップセットIntel 865PE
グラフィックチップnVIDIA GeForce 6600 GT
ROM
 BIOS512KBytes
RAM
 メイン512MBytes
ビデオ128MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク200GBytes、80GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM（40倍速、32倍速）、CD-R（12倍速）、CD-RW（8倍速）、
DVD-ROM（12倍速）、DVD-R（4倍速）、DVD-RW（標準速）、
DVD-RAM4.7GBytes（3倍速）
CFカード1GBytes、64MBytes
SDカード1GBytes、512MBytes、16MBytes
miniSDカード512MBytes
USBメモリー32MBytes
入力装置
 キーボード、トラックボール、補助トラックボール、タブレット（ペン）、ジョイパッド、
指紋リーダー、MIDIキーボード、モノラルマイク
画面表示
 1280×1024 1677万色（最大）
マルチモニター対応
映像機能
 なし
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 48KHz）
PCM音源（Roland UA-100） 2ch ステレオ（最高16bit 44.1KHz）
PCM音源（SONY PCLK-MN10） 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
サウンドエフェクター（Roland UA-100）
コンポPC-Link（SONY PCLK-MN10）
拡張機器
 +- パラレル
+- シリアル#1
+- シリアル#2（内部コネクター）
+- USB2.0 #1
|　+- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2
|　+- Canon BJ F850 カラーバブルジェットプリンター
+- USB2.0 #3
|　+- Canon CanoScan 8000F カラーイメージスキャナー
+- USB2.0 #4
+- USB2.0 #5（内部コネクター）
|　+- USBコネクターブラケットポート#1（PCIスロット#4）
|　 　+- ELECOM UH-P7SSV USBハブ
|　　 　+- USB #1 ： （未接続）
|　　 　+- USB #2 ： CASIO CW-100 ディスクタイトルプリンター（使用時のみ接続）
|　　 　+- USB #3 ： WACOM SmartScroll 補助トラックボール
|　　 　+- USB #4 ： NEC PK-KB021 ワンタッチスタートボタン付き日本語USBキーボード
|　　 　|　+- 右USBコネクタ ： SONY RC-S320 非接触ICカードリーダー/ライター
|　　 　|　　 +- ICカードR/W部 ： JR-EAST Suicaイオカード（使用時のみセット）
|　　 　|　　 +- ICカードR/W部 ： SEGA セガEdyカード（使用時のみセット）
|　　 　+- USB #5 ： SONY PEGA-UC700 USBクレードル
|　　 　|　+- シリアル ： SONY PEG-N750C CLIE
|　　 　+- USB #6 ： Roland UA-100 オーディオ＆MIDIプロセッサー
|　　 　|　+- MIDI IN 1 ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 　|　+- MIDI OUT 1 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN A）
|　　 　|　+- MIDI OUT 2 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN B）
|　　 　|　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 2）
|　　 　|　+- MIC 1 ： SONY F-V310 ダイナミックマイク（使用時のみ接続）
|　　 　+- USB #7 ： SONY PCLK-MN10 PC-Linkアダプター
|　　 　 　+- PC LINK ： SONY CMT-PX5 マイクロコンポ（PC LINK）
|　　 　 　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 1）
|　　 　 　+- ANALOG OUT ： NEC PK-SP300 フラットパネルスピーカーシステム
+- USB2.0 #6（内部コネクター）
|　+- USBコネクターブラケットポート#2（PCIスロット#4）
|　 　+- NEC PK-UP002 USBハブ
|　 　 　+- USB #1 ： Microsoft Fingerprint Reader
|　 　 　+- USB #2 ： Microsoft Trackball explorer
|　 　 　+- USB #3 ： WACOM FAVO F-410 USBタブレット
|　 　 　+- USB #4 ： OMRON BZ50T UPS
+- USB2.0 #7（内部コネクター）
|　+- 前面USBコネクター#1
|　 　+- ELECOM JC-PS101USV ゲームパッドコンバーター（使用時のみ接続）
|　 　|　+- PORT ： SONY SCPH-1200 デュアルショック
|　 　+- iRiver iFP-380T MP3/WMAプレイヤー（使用時のみ接続）
|　 　+- SONY PSP-1000 携帯ゲーム機（使用時のみ接続）
|　 　|　+- メモリースティックDUOスロット（どれか１つを使用）
|　 　|　 　+- SONY MSX-M512S 512MBytes メモリースティックPRO DUO
|　 　|　 　+- SONY PSP-M32 32MBytes メモリースティックDUO
|　 　+- I-O DATA USB2-8inRW マルチカードスロット（使用時のみ接続）
|　 　|　+- CFカードスロット（どれか１つを使用）
|　 　|　|　+- SanDisk SDCFB-1024-J60 1GBytes CFカード
|　 　|　|　+- Roland 64MBytes CFカード
|　 　|　+- SDカードスロット（どれか１つを使用）
|　 　|　 　+- BUFFALO YSD-1G 1GBytes SDカード
|　 　|　 　+- Panasonic RP-SD512B 512MBytes SDカード
|　 　|　 　+- Canon SDC-16M 16MBytes SDカード
|　 　|　 　+- Panasonic miniSDアダプター
|　 　|　 　 　+- Panasonic RP-SS512B 512MBytes miniSDカード
|　 　+- I-O DATA PEN-U32/BN 32MBytes USBメモリー付き三色ボールペン（使用時のみ接続）
+- USB2.0 #8（内部コネクター）
|　+- 前面USBコネクター#2
+- PS/2キーボード
+- PS/2マウス
|　+- Microsoft IntelliMouse
+- ゲームポート（内部コネクター）
+- イーサネット(1000BASE-T)
|　+- BUFFALO BBR-4HG ブロードバンドルーター(PORT 1)
+- IrDA（内部コネクター）
+- S/PDIF（内部コネクター）
+- ライン入力
|　+- SONY CMT-PX5 マイクロコンポ（PHONES）（使用時のみ接続）
+- マイク入力
+- ライン出力
|　+- Roland SC-88Pro MIDI音源モジュール（LINE IN）
|　　 +- LINE OUT ： Roland UA-100 オーディオ＆MIDIプロセッサー（LINE IN）
|　　　　+- LINE OUT ： SONY MDS-S38 MDレコーダー（LINE IN）
|　　　　　 +- DIGITAL OUT ： SONY CMT-PX5 マイクロコンポ（DIGITAL IN）
+- マイク入力（内部コネクター）
|　+- 前面マイク入力端子
|　 　+- ELECOM MS-NB50CRG ヘッドセット（MIC）（使用時のみ接続）
+- ライン出力（内部コネクター）
|　+- 前面ヘッドホン端子
|　　 +- ELECOM MS-NB50CRG ヘッドセット（PHONES）（使用時のみ接続）
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCIバススロット#4
+- PCIバススロット#5
+- AGPバス(8X)スロット
|　+- ELSA GLADIAC 743 GT グラフィックボード
|　　 +- DVI OUT ： EIZO FlexScan L565 17インチ液晶ディスプレイ（DVI-D）
|　　 +- VIDEO OUT ： コネクターケーブル
|　　 　 +- S-VIDEO OUT ： Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
+- DIMMメモリースロット#1
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#2
+- DIMMメモリースロット#3
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#4
+- CPUソケット(Socket 478)
|　+- Intel HT Pentium 4 2.80C GHz CPU
+- IDE(Ultra ATA/100) #1
|　+- Master ： RATOC Systems IDE-MDK1NW IDEリムーバブルケース（5インチベイ#4）
|　　 +- トレイスロット ： RATOC Systems RD-35MR1W 3.5インチドライブ用トレイ（使用時のみ接続）
|　　 　 +- IDE ： Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ
+- IDE(Ultra ATA/100) #2
|　+- Master ： Panasonic LF-M621JD トレー式DVD-MULTIドライブ（5インチベイ#1）
|　+- Slave ： NEC CDR-3001B トレー式CD-ROMドライブ（5インチベイ#2）
+- シリアルATA #1
|　+- Seagate ST-3200822AS 200GBytes S-ATAハードディスクドライブ（内蔵3.5インチベイ#2）
+- シリアルATA #2
+- FDD
　 +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 Microsoft Windows XP Home Edition 2002 Service Pack 2

戻る

自作 ALF-01（2006年）

赤い文字は2005年の時と変わったところです。

システム
 本体ケースKeian KN-1000A
電源AOpen FSP350-60BT 350W
前面冷却ファンValue Wave HD-200 ハードディスククーラー（5インチベイ#3）
マザーボードAOpen AX4SPE-UL
システムクロック(FSB)800MHz
CPUIntel HT Pentium 4 2.80C GHz
チップセットIntel 865PE
グラフィックチップnVIDIA GeForce 6600 GT
ROM
 BIOS512KBytes
RAM
 メイン512MBytes
ビデオ128MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク200GBytes、80GBytes、20GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM（40倍速、32倍速）、CD-R（12倍速）、CD-RW（8倍速）、
DVD-ROM（12倍速）、DVD-R（4倍速）、DVD-RW（標準速）、
DVD-RAM4.7GBytes（3倍速）
SDカード1GBytes（2枚）、512MBytes、64MBytes、16MBytes
miniSDカード512MBytes
USBメモリー32MBytes
入力装置
 キーボード、トラックボール、補助トラックボール、タブレット（ペン）、ジョイパッド、
指紋リーダー、MIDIキーボード、モノラルマイク
画面表示
 1280×1024 1677万色（最大）
マルチモニター対応
映像機能
 なし
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 48KHz）
PCM音源（Roland UA-100） 2ch ステレオ（最高16bit 44.1KHz）
PCM音源（SONY PCLK-MN10） 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
サウンドエフェクター（Roland UA-100）
コンポPC-Link（SONY PCLK-MN10）
MDオーディオトラック取り込み (SONY MZ-RH1)
拡張機器
 +- パラレル
+- シリアル#1
+- シリアル#2（内部コネクター）
+- USB2.0 #1
|　+- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2
|　+- Canon BJ F850 カラーバブルジェットプリンター
+- USB2.0 #3
|　+- Canon CanoScan 8000F カラーイメージスキャナー
+- USB2.0 #4
+- USB2.0 #5（内部コネクター）
|　+- USBコネクターブラケットポート#1（PCIスロット#4）
|　 　+- ELECOM UH-P7SSV USBハブ
|　 　 　+- USB #2 ： CASIO CW-100 ディスクタイトルプリンター（使用時のみ接続）
|　 　 　+- USB #3 ： WACOM SmartScroll 補助トラックボール
|　 　 　+- USB #4 ： NEC PK-KB021 ワンタッチスタートボタン付き日本語USBキーボード
|　 　 　|　+- 右USBコネクタ ： SONY RC-S320 非接触ICカードリーダー/ライター
|　 　 　|　　 +- ICカードR/W部 ： NTT DoCoMo P902i 携帯電話機（使用時のみセット）
|　 　 　|　　 +- ICカードR/W部 ： JR-EAST Suicaイオカード（使用時のみセット）
|　 　 　+- USB #5 ： SONY PEGA-UC700 USBクレードル
|　 　 　|　+- シリアル ： SONY PEG-N750C CLIE
|　 　 　+- USB #6 ： Roland UA-100 オーディオ＆MIDIプロセッサー
|　 　 　|　+- MIDI IN 1 ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　 　 　|　+- MIDI OUT 1 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN A）
|　 　 　|　+- MIDI OUT 2 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN B）
|　 　 　|　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 2）
|　 　 　|　+- MIC 1 ： SONY F-V310 ダイナミックマイク（使用時のみ接続）
|　 　 　+- USB #7 ： SONY PCLK-MN10 PC-Linkアダプター
|　 　 　 　+- PC LINK ： SONY CMT-PX5 マイクロコンポ（PC LINK）
|　 　 　 　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 1）
|　 　 　 　+- ANALOG OUT ： NEC PK-SP300 フラットパネルスピーカーシステム
+- USB2.0 #6（内部コネクター）
|　+- USBコネクターブラケットポート#2（PCIスロット#4）
|　 　+- NEC PK-UP002 USBハブ
|　 　 　+- USB #1 ： Microsoft Fingerprint Reader
|　 　 　+- USB #2 ： Microsoft Trackball explorer
|　 　 　+- USB #3 ： WACOM FAVO F-410 USBタブレット
|　 　 　+- USB #4 ： OMRON BZ50T UPS
+- USB2.0 #7（内部コネクター）
|　+- 前面USBコネクター#1
|　 　+- ELECOM JC-PS101USV ゲームパッドコンバーター（使用時のみ接続）
|　 　|　+- PORT ： SONY SCPH-1200 デュアルショック
|　 　+- iRiver iFP-380T MP3/WMAプレイヤー（使用時のみ接続）
|　 　+- SONY PSP-1000 携帯ゲーム機（使用時のみ接続）
|　 　|　+- メモリースティックDUOスロット（どれか１つを使用）
|　 　|　 　+- SONY MSX-M512S 512MBytes メモリースティックPRO DUO
|　 　|　 　+- SONY PSP-M32 32MBytes メモリースティックDUO
|　 　+- I-O DATA USB2-8inRW マルチカードスロット（使用時のみ接続）
|　 　|　+- SDカードスロット（どれか１つを使用）
|　 　|　 　+- BUFFALO YSD-1G 1GBytes SDカード
|　 　|　 　+- BUFFALO RSDC-S1G 1GBytes SDカード
|　 　|　 　+- Panasonic RP-SD512B 512MBytes SDカード
|　 　|　 　+- Roland 64MBytes SDカード
|　 　|　 　+- Canon SDC-16M 16MBytes SDカード
|　 　|　 　+- Panasonic miniSDアダプター
|　 　|　 　 　+- Panasonic RP-SS512B 512MBytes miniSDカード
|　 　+- BUFFALO HD-DPM20U2/CR 20GBytes カードリーダー付きポータブルハードディスク（使用時のみ接続）
|　 　|　+- SDカードスロット（どれか１つを使用）
|　 　|　 　+- BUFFALO YSD-1G 1GBytes SDカード
|　 　|　 　+- BUFFALO RSDC-S1G 1GBytes SDカード
|　 　|　 　+- Panasonic RP-SD512B 512MBytes SDカード
|　 　|　 　+- Roland 64MBytes SDカード
|　 　|　 　+- Canon SDC-16M 16MBytes SDカード
|　 　+- SONY MZ-RH1 Hi-MDウォークマン（使用時のみ接続）
|　 　+- I-O DATA PEN-U32/BN 32MBytes USBメモリー付き三色ボールペン（使用時のみ接続）
+- USB2.0 #8（内部コネクター）
|　+- 前面USBコネクター#2
+- PS/2キーボード
+- PS/2マウス
|　+- Microsoft IntelliMouse
+- ゲームポート（内部コネクター）
+- イーサネット(1000BASE-T)
|　+- BUFFALO BBR-4HG ブロードバンドルーター(PORT 1)
+- IrDA（内部コネクター）
+- S/PDIF（内部コネクター）
+- ライン入力
|　+- SONY CMT-PX5 マイクロコンポ（PHONES）（使用時のみ接続）
+- マイク入力
+- ライン出力
|　+- Roland SC-88Pro MIDI音源モジュール（LINE IN）
|　　 +- LINE OUT ： Roland UA-100 オーディオ＆MIDIプロセッサー（LINE IN）
|　　　　+- LINE OUT ： SONY MDS-S38 MDレコーダー（LINE IN）
|　　　　　 +- DIGITAL OUT ： SONY CMT-PX5 マイクロコンポ（DIGITAL IN）
+- マイク入力（内部コネクター）
|　+- 前面マイク入力端子
|　 　+- ELECOM MS-NB50CRG ヘッドセット（MIC）（使用時のみ接続）
+- ライン出力（内部コネクター）
|　+- 前面ヘッドホン端子
|　　 +- ELECOM MS-NB50CRG ヘッドセット（PHONES）（使用時のみ接続）
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCIバススロット#4
+- PCIバススロット#5
+- AGPバス(8X)スロット
|　+- ELSA GLADIAC 743 GT グラフィックボード
|　　 +- DVI OUT ： EIZO FlexScan L565 17インチ液晶ディスプレイ（DVI-D）
|　　 +- VIDEO OUT ： コネクターケーブル
|　　 　 +- S-VIDEO OUT ： （未接続）
|　　 　 +- コンポーネントVIDEO OUT ： 変換ケーブル
|　　 　 　 +- D-VIDEO OUT ： Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
+- DIMMメモリースロット#1
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#2
+- DIMMメモリースロット#3
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#4
+- CPUソケット(Socket 478)
|　+- Intel HT Pentium 4 2.80C GHz CPU
+- IDE(Ultra ATA/100) #1
|　+- Master ： RATOC Systems IDE-MDK1NW IDEリムーバブルケース（5インチベイ#4）
|　　 +- トレイスロット ： RATOC Systems RD-35MR1W 3.5インチドライブ用トレイ（使用時のみ接続）
|　　 　 +- IDE ： Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ
+- IDE(Ultra ATA/100) #2
|　+- Master ： Panasonic LF-M621JD トレー式DVD-MULTIドライブ（5インチベイ#1）
|　+- Slave ： NEC CDR-3001B トレー式CD-ROMドライブ（5インチベイ#2）
+- シリアルATA #1
|　+- Seagate ST-3200822AS 200GBytes S-ATAハードディスクドライブ（内蔵3.5インチベイ#2）
+- シリアルATA #2
+- FDD
　 +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 Microsoft Windows XP Home Edition 2002 Service Pack 2

戻る

自作 ALF-01（2007年）

赤い文字は2006年の時と変わったところです。

システム
 本体ケースKeian KN-1000A
電源AOpen FSP350-60BT 350W
前面冷却ファンValue Wave HD-200 ハードディスククーラー（5インチベイ#3）
マザーボードAOpen AX4SPE-UL
システムクロック(FSB)800MHz
CPUIntel HT Pentium 4 2.80C GHz
チップセットIntel 865PE
グラフィックチップnVIDIA GeForce 6600 GT
ROM
 BIOS512KBytes
RAM
 メイン512MBytes
ビデオ128MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク200GBytes、80GBytes、20GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM（40倍速、32倍速）、CD-R（12倍速）、CD-RW（8倍速）、
DVD-ROM（12倍速）、DVD-R（4倍速）、DVD-RW（標準速）、
DVD-RAM4.7GBytes（3倍速）
CFカード64MBytes
MGメモリースティック128MBytes
SDカード1GBytes（2枚）、512MBytes、64MBytes、16MBytes
miniSDカード512MBytes
USBメモリー32MBytes
入力装置
 キーボード、トラックボール、補助トラックボール、タブレット（ペン）、ジョイパッド、
指紋リーダー、MIDIキーボード、モノラルマイク
画面表示
 1280×1024 1677万色（最大）
マルチモニター対応
映像機能
 なし
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 48KHz）
PCM音源（Roland UA-100） 2ch ステレオ（最高16bit 44.1KHz）
PCM音源（SONY PCLK-MN10） 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
サウンドエフェクター（Roland UA-100）
コンポPC-Link（SONY PCLK-MN10）
MDオーディオトラック取り込み (SONY MZ-RH1)
拡張機器
 +- パラレル
+- シリアル#1
+- シリアル#2（内部コネクター）
+- USB2.0 #1
|　+- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2
|　+- Canon BJ F850 カラーバブルジェットプリンター
+- USB2.0 #3
|　+- Canon CanoScan 8000F カラーイメージスキャナー
+- USB2.0 #4
+- USB2.0 #5（内部コネクター）
|　+- USBコネクターブラケットポート#1（PCIスロット#4）
|　 　+- ELECOM UH-P7SSV USBハブ
|　　 　+- USB #2 ： CASIO CW-100 ディスクタイトルプリンター（使用時のみ接続）
|　　 　+- USB #3 ： WACOM SmartScroll 補助トラックボール
|　　 　+- USB #4 ： NEC PK-KB021 ワンタッチスタートボタン付き日本語USBキーボード
|　　 　|　+- 右USBコネクタ ： SONY RC-S320 非接触ICカードリーダー/ライター
|　　 　|　　 +- ICカードR/W部 ： NTT DoCoMo P902i 携帯電話機（使用時のみセット）
|　　 　|　　 +- ICカードR/W部 ： JR-EAST Suicaイオカード（使用時のみセット）
|　　 　+- USB #5 ： SONY PEGA-UC700 USBクレードル
|　　 　|　+- シリアル ： SONY PEG-N750C CLIE
|　　 　+- USB #6 ： Roland UA-100 オーディオ＆MIDIプロセッサー
|　　 　|　+- MIDI IN 1 ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 　|　+- MIDI OUT 1 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN A）
|　　 　|　+- MIDI OUT 2 ： Roland SC-88Pro MIDI音源モジュール（MIDI IN B）
|　　 　|　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 2）
|　　 　|　+- MIC 1 ： SONY F-V310 ダイナミックマイク（使用時のみ接続）
|　　 　+- USB #7 ： SONY PCLK-MN10 PC-Linkアダプター
|　　 　 　+- PC LINK ： SONY CMT-PX5 マイクロコンポ（PC LINK）
|　　 　 　+- DIGITAL OUT ： SONY MDS-S38 MDレコーダー（DIGITAL IN 1）
|　　 　 　+- ANALOG OUT ： NEC PK-SP300 フラットパネルスピーカーシステム
+- USB2.0 #6（内部コネクター）
|　+- USBコネクターブラケットポート#2（PCIスロット#4）
|　 　+- NEC PK-UP002 USBハブ
|　 　 　+- USB #1 ： Microsoft Fingerprint Reader
|　 　 　+- USB #2 ： Microsoft Trackball explorer
|　 　 　+- USB #3 ： WACOM FAVO F-410 USBタブレット
|　 　 　+- USB #4 ： OMRON BZ50T UPS
+- USB2.0 #7（内部コネクター）
|　+- 前面USBコネクター#1
|　 　+- ELECOM JC-PS101USV ゲームパッドコンバーター（使用時のみ接続）
|　 　|　+- PORT ： SONY SCPH-1200 デュアルショック
|　 　+- iRiver iFP-380T MP3/WMAプレイヤー（使用時のみ接続）
|　 　+- SONY PSP-1000 携帯ゲーム機（使用時のみ接続）
|　 　|　+- メモリースティックDUOスロット ： （どれか１つを使用）
|　 　|　 　+- SONY MSX-M512S 512MBytes メモリースティックPRO DUO
|　 　|　 　+- SONY PSP-M32 32MBytes メモリースティックDUO
|　 　+- I-O DATA USB2-8inRW マルチカードスロット（使用時のみ接続）
|　 　|　+- CFカードスロット ： SanDisk SDCFB64 64MBytes CFカード（使用時のみ接続）
|　 　|　+- メモリースティックスロット ： SONY MSG-128A 128MBytes MGメモリースティック（使用時のみ接続）
|　 　|　+- SDカードスロット（どれか１つを使用）
|　 　|　 　+- BUFFALO YSD-1G 1GBytes SDカード
|　 　|　 　+- BUFFALO RSDC-S1G 1GBytes SDカード
|　 　|　 　+- Panasonic RP-SD512B 512MBytes SDカード
|　 　|　 　+- Roland 64MBytes SDカード
|　 　|　 　+- Canon SDC-16M 16MBytes SDカード
|　 　|　 　+- Panasonic miniSDアダプター
|　 　|　 　 　+- Panasonic RP-SS512B 512MBytes miniSDカード
|　 　+- BUFFALO HD-DPM20U2/CR 20GBytes カードリーダー付きポータブルハードディスク（使用時のみ接続）
|　 　|　+- SDカードスロット（どれか１つを使用）
|　 　|　 　+- BUFFALO YSD-1G 1GBytes SDカード
|　 　|　 　+- BUFFALO RSDC-S1G 1GBytes SDカード
|　 　|　 　+- Panasonic RP-SD512B 512MBytes SDカード
|　 　|　 　+- Roland 64MBytes SDカード
|　 　|　 　+- Canon SDC-16M 16MBytes SDカード
|　 　+- SONY MZ-RH1 Hi-MDウォークマン（使用時のみ接続）
|　 　+- I-O DATA PEN-U32/BN 32MBytes USBメモリー付き三色ボールペン（使用時のみ接続）
+- USB2.0 #8（内部コネクター）
|　+- 前面USBコネクター#2
+- PS/2キーボード
+- PS/2マウス
|　+- Microsoft IntelliMouse
+- ゲームポート（内部コネクター）
+- イーサネット(1000BASE-T)
|　+- BUFFALO BBR-4HG ブロードバンドルーター(PORT 1)
+- IrDA（内部コネクター）
+- S/PDIF（内部コネクター）
+- ライン入力
|　+- SONY CMT-PX5 マイクロコンポ（PHONES）（使用時のみ接続）
+- マイク入力
+- ライン出力
|　+- Roland SC-88Pro MIDI音源モジュール（LINE IN）
|　　 +- LINE OUT ： Roland UA-100 オーディオ＆MIDIプロセッサー（LINE IN）
|　　　　+- LINE OUT ： SONY MDS-S38 MDレコーダー（LINE IN）
|　　　　　 +- DIGITAL OUT ： SONY CMT-PX5 マイクロコンポ（DIGITAL IN）
+- マイク入力（内部コネクター）
|　+- 前面マイク入力端子
|　 　+- ELECOM MS-NB50CRG ヘッドセット（MIC）（使用時のみ接続）
+- ライン出力（内部コネクター）
|　+- 前面ヘッドホン端子
|　　 +- ELECOM MS-NB50CRG ヘッドセット（PHONES）（使用時のみ接続）
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCIバススロット#4
+- PCIバススロット#5
+- AGPバス(8X)スロット
|　+- ELSA GLADIAC 743 GT グラフィックボード
|　　 +- DVI OUT ： EIZO FlexScan L565 17インチ液晶ディスプレイ（DVI-D）
|　　 +- VIDEO OUT ： コネクターケーブル
|　　 　 +- コンポーネントVIDEO OUT ： 変換ケーブル
|　　 　 　 +- D-VIDEO OUT ： Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
+- DIMMメモリースロット#1
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#2
+- DIMMメモリースロット#3
|　+- HYNIX DD4333K-S256/H PC-3200 DDR-400 256MBytes DIMM
+- DIMMメモリースロット#4
+- CPUソケット(Socket 478)
|　+- Intel HT Pentium 4 2.80C GHz CPU
+- IDE(Ultra ATA/100) #1
|　+- Master ： RATOC Systems IDE-MDK1NW IDEリムーバブルケース（5インチベイ#4）
|　　 +- トレイスロット ： RATOC Systems RD-35MR1W 3.5インチドライブ用トレイ（使用時のみ接続）
|　　 　 +- IDE ： Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ
+- IDE(Ultra ATA/100) #2
|　+- Master ： Panasonic LF-M621JD トレー式DVD-MULTIドライブ（5インチベイ#1）
|　+- Slave ： NEC CDR-3001B トレー式CD-ROMドライブ（5インチベイ#2）
+- シリアルATA #1
|　+- Seagate ST-3200822AS 200GBytes S-ATAハードディスクドライブ（内蔵3.5インチベイ#2）
+- シリアルATA #2
+- FDD
　 +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 Microsoft Windows XP Home Edition 2002 Service Pack 2

戻る


2007年自作「ALF-02」へ移行


アルフの部屋Copyright (C) 1996-2012 Yoshinori Adachi
