自作 ALF-02(2007年)

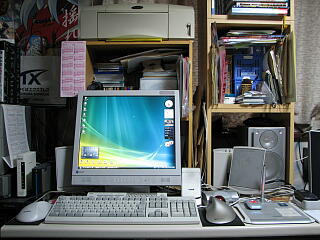

ALF-02モニターALF-02本体

システム
本体ケースKeian KN-1000A
小物入れAINEX BB-01WH 5インチベイ小物入れ(5インチベイ#3)
電源KEIAN KAD-550AS SLI 550W
マザーボードGIGABYTE GA-965P-DS3
システムクロック(FSB)1066MHz
CPUIntel Core 2 Duo E6600 2.40GHz
チップセットIntel P965
グラフィックチップNVIDIA GeForce 7900 GS
ROM
BIOS
RAM
メイン2GBytes
ビデオ256MBytes
外部記憶
フロッピーディスク3.5インチ3モード
ハードディスク320GBytes、200GBytes、80GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM(40倍速、40倍速)、CD-R(40倍速)、CD-RW(24倍速)、
DVD-ROM(16倍速)、DVD-ROM DL(8倍速)、DVD-R(16倍速)、
DVD-R DL(8倍速R、4倍速W)、DVD-RW(8倍速R、6倍速W)、
DVD-RAM4.7GBytes(5倍速)、DVD+R(16倍速)、
DVD+R DL(8倍速R、4倍速W)、DVD+RW(8倍速)
CFカード64MBytes
SDカード2GBytes(2枚)、1GBytes(2枚)、512MBytes、64MBytes、16MBytes
miniSDカード512MBytes
USBメモリー32MBytes
入力装置
キーボード、トラックボール、補助トラックボール、タブレット(ペン)、ジョイパッド、指紋リーダー、
MIDIキーボード
画面表示
1280×1024 1677万色(最大)
マルチモニター対応
映像機能
なし
サウンド機能
Dolby Digital、Dts Audio対応音源(最高24bit 192KHz)
MIDI音源(Roland SC-88Pro)
MDオーディオトラック取り込み (SONY MZ-RH1)
拡張機器
+- パラレル
+- シリアル
+- USB2.0 #1
| +- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2
| +- Canon BJ F850 カラーバブルジェットプリンター
+- USB2.0 #3
| +- Canon CanoScan 8000F カラーイメージスキャナー
+- USB2.0 #4
+- USB2.0 #5(内部コネクター)
| +- USBコネクタブラケットポート#1(PCI-Express X1スロット#1)
|   +- ELECOM UH-P7SSV USBハブ
|     +- USB #1 : CASIO CW-100 ディスクタイトルプリンター(使用時のみ接続)
|     +- USB #3 : WACOM SmartScroll 補助トラックボール
|     +- USB #4 : NEC PK-KB021 ワンタッチスタートボタン付き日本語USBキーボード
|     | +- 右USBコネクター : SONY RC-S320 非接触ICカードリーダー/ライター
|     |   +- ICカードR/W部 : NTT DoCoMo P902i 携帯電話機(使用時のみセット)
|     |   +- ICカードR/W部 : JR-EAST Suicaカード(使用時のみセット)
|     +- USB #6 : Roland UM-3EX MIDIインターフェイス
|       +- MIDI IN 1 : Roland PC-200 MIDIキーボード(使用時のみ接続)
|       +- MIDI OUT 2 : Roland SC-88Pro MIDI音源モジュール(MIDI IN A)
|       +- MIDI OUT 3 : Roland SC-88Pro MIDI音源モジュール(MIDI IN B)
|         +- LINE OUT : YAMAHA TSS-15 サラウンドシステム(アナログ入力#4)
+- USB2.0 #6(内部コネクター)
| +- USBコネクタブラケットポート#2(PCI-Express X1スロット#1)
|   +- NEC PK-UP002 USBハブ
|     +- USB #1 : Microsoft Fingerprint Reader
|     +- USB #2 : Microsoft Trackball explorer
|     +- USB #3 : WACOM FAVO F-410 USBタブレット
+- USB2.0 #7(内部コネクター)
| +- 前面USBコネクター#1
|   +- ELECOM JC-PS101USV ゲームパッドコンバーター(使用時のみ接続)
|   | +- PORT : SONY SCPH-1200 デュアルショック
|   +- iRiver iFP-380T MP3/WMAプレイヤー(使用時のみ接続)
|   +- SONY PSP-1000 携帯ゲーム機(使用時のみ接続)
|   | +- メモリースティックDUOスロット(どれか1つを使用)
|   |   +- SONY MSX-M4GS 4GBytes メモリースティックPRO DUO
|   |   +- SONY MSX-M2GS 2GBytes メモリースティックPRO DUO
|   +- I-O DATA USB2-8inRW マルチカードスロット(使用時のみ接続)
|   | +- CFカードスロット : SanDisk SDCFB64 64MBytes CFカード(使用時のみ接続)
|   | +- SDカードスロット(どれか1つを使用)
|   |   +- Panasonic RP-SDM02G 2GBytes SDカード
|   |   +- BUFFALO YSD-1G 1GBytes SDカード
|   |   +- BUFFALO RSDC-S1G 1GBytes SDカード
|   |   +- Panasonic RP-SD512B 512MBytes SDカード
|   |   +- Roland 64MBytes SDカード
|   |   +- Canon SDC-16M 16MBytes SDカード
|   |   +- Panasonic miniSDアダプター
|   |     +- Panasonic RP-SS512B 512MBytes miniSDカード
|   +- RATOC Systems U2-IFK1 トレイ接続キット(使用時のみ接続)
|   | +- トレイスロット : RATOC Systems RD-35MR1W 3.5インチドライブ用トレイ
|   |   +- IDE : Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ
|   +- SONY MZ-RH1 Hi-MDウォークマン(使用時のみ接続)
|   +- I-O DATA PEN-U32/BN 32MBytes USBメモリー付き三色ボールペン(使用時のみ接続)
+- USB2.0 #8(内部コネクター)
| +- 前面USBコネクター#2
+- USB2.0 #9(内部コネクター)
+- USB2.0 #10(内部コネクター)
+- PS/2キーボード
+- PS/2マウス
+- イーサネット(1000BASE-T)
| +- BUFFALO BBR-4HG ブロードバンドルーター(PORT 1)
+- S/PDIF出力(同軸コネクター)
| +- YAMAHA TSS-15 サラウンドシステム(デジタル入力#3)
+- S/PDIF出力(光コネクター)
+- S/PDIF入力(内部コネクター)
+- ライン入力
+- マイク入力
+- ライン(フロントスピーカー)出力
| +- NEC PK-SP300 フラットパネルスピーカーシステム
+- センター/サブウーファースピーカー出力
+- リアスピーカー出力
+- サイドスピーカー出力
+- オーディオ入出力(内部コネクター)
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCI-Express X1バススロット#1
+- PCI-Express X1バススロット#2
+- PCI-Express X1バススロット#3
+- PCI-Express X16バススロット
| +- ELSA GLADIAC 979 GS 256MB グラフィックボード
|   +- DVI OUT #1: EIZO FlexScan L565 17インチ液晶ディスプレイ(DVI-D)
|   +- VIDEO OUT : コネクターケーブル
|     +- コンポーネントVIDEO OUT : 変換ケーブル
|     +- D-VIDEO OUT : Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
+- DIMMメモリスロット#1
| +- CFD ELIXIR W2U800CQ-1GLZJ PC2-6400 DDR2-800 1GBytes DIMM
+- DIMMメモリスロット#2
+- DIMMメモリスロット#3
| +- CFD ELIXIR W2U800CQ-1GLZJ PC2-6400 DDR2-800 1GBytes DIMM
+- DIMMメモリスロット#4
+- CPUソケット(LGA775)
| +- Intel Core 2 Duo E6600 2.40GHz CPU
+- IDE(Ultra ATA/133)
| +- Master : I-O DATA DVR-AM16CV トレー式DVD-MULTIドライブ(5インチベイ#1)
| +- Slave : NEC CDR-3001B トレー式CD-ROMドライブ(5インチベイ#2)
+- シリアルATA2 #0
| +- Seagate ST-3320620AS 320GBytes S-ATA2ハードディスクドライブ(内蔵3.5インチベイ#1)
+- シリアルATA2 #1
| +- Seagate ST-3200822AS 200GBytes S-ATAハードディスクドライブ(内蔵3.5インチベイ#3)
+- シリアルATA2 #2
+- シリアルATA2 #3
+- シリアルATA2(RAID対応)#0
+- シリアルATA2(RAID対応)#1
+- FDD
  +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ(3.5インチベイ#1)
OS
Microsoft Windows XP Home Edition 2002 Service Pack 2
Microsoft Windows Vista Home Premium

戻る

自作 ALF-02(2008年)

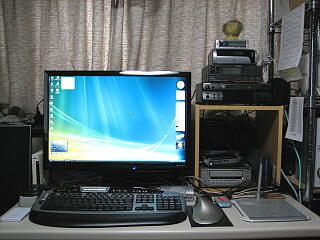

ALF-02モニターALF-02本体

赤い文字は2007年の時と変わったところです。

システム
本体ケースKeian KN-1000A
小物入れAINEX BB-01WH 5インチベイ小物入れ(5インチベイ#2)、
AINEX BB-01SV 5インチベイ小物入れ(5インチベイ#3、#4)
電源KEIAN KAD-550AS SLI 550W
マザーボードGIGABYTE GA-965P-DS3
システムクロック(FSB)1066MHz
CPUIntel Core 2 Duo E6600 2.40GHz
チップセットIntel P965
グラフィックチップNVIDIA GeForce 7900 GS(一時的にNVIDIA GeForce 9800 GTX+へ交換)
ROM
BIOS
RAM
メイン4GBytes
ビデオ256MBytes(一時的に512MBytesへ変化)
外部記憶
フロッピーディスク3.5インチ3モード
ハードディスク320GBytes、320GBytes160GBytes、80GBytes
MO3.5インチ1.3GBytes
光ディスクCD-ROM(40倍速)、CD-R(40倍速)、CD-RW(24倍速)、
DVD-ROM(16倍速)、DVD-ROM DL(8倍速)、DVD-R(16倍速)、
DVD-R DL(8倍速R、4倍速W)、DVD-RW(8倍速R、6倍速W)、
DVD-RAM4.7GBytes(5倍速)、DVD+R(16倍速)、
DVD+R DL(8倍速R、4倍速W)、DVD+RW(8倍速)
CFカード64MBytes
SDカード2GBytes(2枚)、1GBytes(2枚)、512MBytes、64MBytes、16MBytes
miniSDカード512MBytes
USBメモリー2GBytes(一時的に使用)、32MBytes
入力装置
キーボード、トラックボール、タブレット(ペン)、ジョイパッド、MIDIキーボード
画面表示
1920×1200 1677万色(最大)
映像機能
なし
サウンド機能
Dolby Digital、Dts Audio対応音源(最高24bit 192KHz)
MIDI音源(Roland SC-88Pro)
MDオーディオトラック取り込み (SONY MZ-RH1)
拡張機器
+- パラレル
+- シリアル
+- USB2.0 #1
| +- I-O DATA MOA-iU1.3 3.5inch 1.3GBytes MOドライブ
+- USB2.0 #2
| +- BUFFALO BHB4-U2A11 USBハブ
|   +- USB #1 : Canon MP970 カラーバブルジェットプリンター・カラーイメージスキャナー複合機
|   +- USB #2 : FUJITSU ScanSnap S300 カラーイメージスキャナー
|   +- USB #4 : SONY USM2GHX 2GBytes USBメモリー(一時的に使用)
|   +- USB #4 : I-O DATA HDH-U320SR2 320GBytes USB2.0ハードディスクドライブ
+- USB2.0 #3
| +- I-O DATA USB2-8inRW マルチカードスロット(使用時のみ接続)
| | +- CFカードスロット : SanDisk SDCFB64 64MBytes CFカード(使用時のみ接続)
| | +- SDカードスロット(どれか1つを使用)
| |   +- Panasonic RP-SDM02G 2GBytes SDカード
| |   +- BUFFALO YSD-1G 1GBytes SDカード
| |   +- BUFFALO RSDC-S1G 1GBytes SDカード
| |   +- Panasonic RP-SD512B 512MBytes SDカード
| |   +- Roland 64MBytes SDカード
| |   +- Canon SDC-16M 16MBytes SDカード
| |   +- Panasonic miniSDアダプタ
| |     +- Panasonic RP-SS512B 512MBytes miniSDカード
| +- I-O DATA HDP-U160S 160GBytes USB2.0ハードディスクドライブ(使用時のみ接続)
| +- iRiver iFP-380T MP3/WMAプレイヤー(使用時のみ接続)
| +- SONY PSP-3000 携帯ゲーム機(使用時のみ接続)
| | +- メモリースティックDUOスロット
| |   +- SONY MS-MT4G 4GBytes メモリースティックPRO DUO MARK2
| +- SONY MZ-RH1 Hi-MDウォークマン(使用時のみ接続)
+- USB2.0 #4
+- USB2.0 #5(内部コネクター)
| +- USBコネクタブラケットポート#1(PCI-Express X1スロット#1)
|   +- ELECOM UH-P7SSV USBハブ
|     +- USB #1 : CASIO CW-100 ディスクタイトルプリンター(使用時のみ接続)
|     +- USB #3 : SONY RC-S320 非接触ICカードリーダー/ライター
|     |  +- ICカードR/W部 : NTT DoCoMo P902i 携帯電話機(使用時のみセット)
|     |  +- ICカードR/W部 : JR-EAST Suicaカード(使用時のみセット)
|     +- USB #4 : Microsoft Digital Media Pro Keyboard
|     +- USB #6 : Roland UM-3EX MIDIインターフェイス
|     |  +- MIDI IN 1 : Roland PC-200 MIDIキーボード(使用時のみ接続)
|     |  +- MIDI OUT 2 : Roland SC-88Pro MIDI音源モジュール(MIDI IN A)
|     |  +- MIDI OUT 3 : Roland SC-88Pro MIDI音源モジュール(MIDI IN B)
|     |    +- LINE IN : SONY MDS-S38 MDレコーダー(PHONES)
|     |    +- LINE OUT : YAMAHA TSS-15 サラウンドシステム(アナログ入力#4 PC-9821Xa10、PC-9801FA2と共用
|     +- USB #7 : BUFFALO BGCUCF1201BKA ゲームパッド
+- USB2.0 #6(内部コネクター)
| +- USBコネクタブラケットポート#2(PCI-Express X1スロット#1)
|   +- NEC PK-UP002 USBハブ
|     +- USB #1 : (未使用)
|     +- USB #2 : Microsoft Trackball explorer
|     +- USB #3 : WACOM FAVO F-410 USBタブレット
+- USB2.0 #7(内部コネクター)
| +- 前面USBコネクター#1
|   +- RATOC Systems U2-IFK1 トレイ接続キット(使用時のみ接続)
|   | +- トレイスロット : RATOC Systems RD-35MR1W 3.5インチドライブ用トレイ
|   |   +- IDE : Maxtor 6Y080P0 80GBytes Ultra ATA/133ハードディスクドライブ
|   +- I-O DATA PEN-U32/BN 32MBytes USBメモリー付き三色ボールペン(使用時のみ接続)
+- USB2.0 #8(内部コネクター)
| +- 前面USBコネクター#2
+- USB2.0 #9(内部コネクター)
+- USB2.0 #10(内部コネクター)
+- PS/2キーボード
+- PS/2マウス
+- イーサネット(1000BASE-T)
| +- BUFFALO LSW3-GT-5NS 1000BASE-Tハブ(PORT 1)
+- S/PDIF出力(同軸コネクター)
| +- YAMAHA TSS-15 サラウンドシステム(デジタル入力#3)
+- S/PDIF出力(光コネクター)
| +- SONY MDS-S38 MDレコーダー(DIGITAL IN 1)
+- S/PDIF入力(内部コネクター)
+- ライン入力
+- マイク入力
+- ライン(フロントスピーカー)出力
| +- MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ(PC音声入力)
+- センター/サブウーファースピーカー出力
+- リアスピーカー出力
+- サイドスピーカー出力
+- オーディオ入出力(内部コネクター)
+- PCIバススロット#1
+- PCIバススロット#2
+- PCIバススロット#3
+- PCI-Express X1バススロット#1
+- PCI-Express X1バススロット#2
+- PCI-Express X1バススロット#3
+- PCI-Express X16バススロット
| +- 玄人志向 GF9800GTX+-E512HW グラフィックボード(一時的に使用)
| +- ELSA GLADIAC 979 GS 256MB グラフィックボード
|   +- DVI OUT #1: MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ(DVI-D)
+- DIMMメモリスロット#1
| +- CFD ELIXIR W2U800CQ-2GL5J PC2-6400 DDR2-800 2GBytes DIMM
+- DIMMメモリスロット#2
+- DIMMメモリスロット#3
| +- CFD ELIXIR W2U800CQ-2GL5J PC2-6400 DDR2-800 2GBytes DIMM
+- DIMMメモリスロット#4
+- CPUソケット(LGA775)
| +- Intel Core 2 Duo E6600 2.40GHz CPU
+- IDE(Ultra ATA/133)
| +- Master : I-O DATA DVR-AM16CV トレー式DVD-MULTIドライブ(5インチベイ#1)
| +- Slave : (未接続)
+- シリアルATA2 #0
| +- Seagate ST-3320620AS 320GBytes S-ATA2ハードディスクドライブ(内蔵3.5インチベイ#1)
+- シリアルATA2 #1(未接続)
+- シリアルATA2 #2
+- シリアルATA2 #3
+- シリアルATA2(RAID対応)#0
+- シリアルATA2(RAID対応)#1
+- FDD
  +- NEC FD1231T 3.5インチ3モードフロッピーディスクドライブ(3.5インチベイ#1)
OS
Microsoft Windows Vista Home Premium Service Pack 1

戻る



2008年故障・解体
