NEC PC-9801FA2（1992年）

システム
 システムクロック16MHz
CPUIntel 486SX 16MHz（386DX 16MHz相当モード、V30 8MHz相当モードあり）
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張7MBytes
ビデオ268KBytes（テキスト用12KBytes）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）
ハードディスク220MBytes
入力装置
 キーボード、マウス、MIDIキーボード、MIDI入力マイク
画面表示
 640×400 4096色中16色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 3ch モノラル
MIDI音源（Roland CM-500）
拡張機器
 +- フロッピーディスク
+- プリンター
|　+- NEC PC-PR101GS モノクロドットインパクトプリンター
+- シリアル
|　+- Needs rs-3 シリアル切換器
|　　 +- PORT A ： AIWA PV-A24V5 2400bpsモデム
|　　 |　+- LINE ： アナログ電話回線
|　　 |　+- TEL ： SHARP 留守番電話機
|　　 +- PORT B ： オムロン ハンディイメージスキャナー
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- SHARP CU-14FD 14インチディスプレイ
+- ライン出力
|　+- オーディオ機器
+- Cバススロット#1
|　+- Roland MPU-PC98II MIDIインターフェイス
|　　 +- MIDI IN ： Roland SB-55 MIDIファイルシーケンサー
|　　 |　+- MIDI IN B （どちらかを接続）
|　　 |　　 +- Roland CP-40 ピッチ・トゥ・MIDIコンバーター
|　　 |　　 |　+- MIC ： Roland CP-40付属マイク
|　　 |　　 +- Roland PC-200 MIDIキーボード
|　　 +- MIDI OUT ： Roland CM-500 MIDI音源モジュール
|　　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
+- Cバススロット#3
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
+- コプロセッサーソケット
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 3.3D
NEC MS-Windows Version 3.0(MS-Windows MME)

戻る

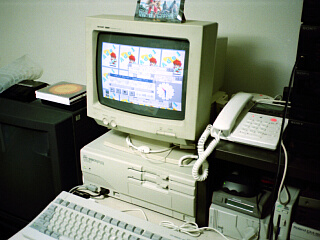

NEC PC-9801FA2（1993年）

PC-9801FA2

赤い文字は1992年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486SX 16MHz（386DX 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張11MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes（2台）
光ディスクCD-ROM（2.2倍速）
入力装置
 キーボード、マウス、MIDIキーボード、MIDI入力マイク
画面表示
 MS-DOS640×400 4096色中16色
Windows1024×768 1677万色中256色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland CM-500）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
|　+- NEC PC-PR101GS モノクロドットインパクトプリンター
+- シリアル
|　+- AIWA PV-A24V5 2400bpsモデム
|　　 +- LINE ： アナログ電話回線
|　　 +- TEL ： SHARP コードレス留守番電話機
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- NEC PC-9801-85 ウィンドウアクセラレータボードＢ（RGB IN）
|　　 +- RGB OUT ： Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　　　 +- RGB OUT ： NEC PC-KM171 17インチディスプレイ
+- ライン出力（未接続）
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- MIC ： NEC PC-9821A-U01 マイクロホン
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Intel Video Charger 98 ビデオキャプチャボード
|　　 +- S-VIDEO IN ： ビデオ機器
+- Cバススロット#3
|　+- NEC PC-9801-85 ウィンドウアクセラレータボードＢ
+- Cバススロット#4
|　+- Roland MPU-PC98II MIDIインターフェイス
|　　 +- MIDI IN ： Roland SB-55 MIDIファイルシーケンサー
|　　 |　+- MIDI IN B（どちらかを接続）
|　　 |　　 +- Roland CP-40 ピッチ・トゥ・MIDIコンバーター
|　　 |　　 |　+- MIC ： Roland CP-40付属マイク
|　　 |　　 +- Roland PC-200 MIDIキーボード
|　　 +- MIDI OUT ： Roland CM-500 MIDI音源モジュール
|　　　　 +- LINE OUT ： オーディオ機器
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #1 ： ICM PF-240-DB 220MBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #2 ： ELECOM ECD-500 キャディ式CD-ROMドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
+- コプロセッサーソケット
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 5.0
Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

NEC PC-9801FA2（1994年）

赤い文字は1993年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+i387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes（2台）
MO3.5インチ128MBytes
光ディスクCD-ROM（2.2倍速）
入力装置
 キーボード、マウス、MIDIキーボード、モノラルマイク
画面表示
 MS-DOS640×400 4096色中16色
Windows1024×768 1677万色中65535色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland CM-500）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
|　+- Canon BJC-400J カラーバブルジェットプリンター
+- シリアル
|　+- AIWA PV-AFV144 14400bpsモデム
|　　 +- LINE ： アナログ電話回線
|　　 +- TEL ： SHARP コードレス留守番電話機
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ出力
|　+- Canopus Power Window 928II（RGB IN）
|　　 +- RGB OUT ： Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　　　 +- RGB OUT ： NEC PC-KM171 17インチディスプレイ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- MIC ： NEC PC-9821A-U01 マイクロホン
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Intel Video Charger 98 ビデオキャプチャボード
|　　 +- S-VIDEO IN ： ビデオ機器
+- Cバススロット#3
|　+- Canopus Power Window 928II
+- Cバススロット#4
|　+- Roland MPU-PC98II MIDIインターフェイス
|　　 +- MIDI IN ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 +- MIDI OUT ： Roland CM-500 MIDI音源モジュール
|　　　　 +- LINE OUT ： オーディオ機器
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #1 ： ICM PF-240-DB 220MBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #2 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
|　　 +- SCSI #3 ： ELECOM ECD-500 キャディ式CD-ROMドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

NEC PC-9801FA2（1995年）

赤い文字は1994年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes（2台）
MO3.5インチ128MBytes
光ディスクCD-ROM（2.2倍速）
入力装置
 キーボード、マウス、MIDIキーボード、モノラルマイク
画面表示
 MS-DOS640×400 4096色中16色
Windows1024×768 1677万色中65535色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS　3.5インチフロッピーディスクドライブ
+- プリンター
|　+- Canon BJC-400J カラーバブルジェットプリンター
+- シリアル
|　+- Needs rs-3 シリアル切換器
|　　 +- PORT A ： AIWA PV-AFV144 14400bpsモデム
|　　 |　+- LINE ： アナログ電話回線
|　　 |　+- TEL ： SHARP コードレス留守番電話機
|　　 +- PORT B ： Roland SC-88 MIDI音源モジュール
|　　　　 +- MIDI IN B ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　　　 +- LINE OUT ： オーディオ機器
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ出力
|　+- Canopus Power Window 928II（RGB IN）
|　　 +- RGB OUT ： Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　　　 +- RGB OUT ： NEC PC-KM171 17インチディスプレイ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- MIC ： NEC PC-9821A-U01 マイクロホン
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Intel Video Charger 98 ビデオキャプチャボード
|　　 +- ビデオ機器
+- Cバススロット#3
|　+- Canopus Power Window 928II
+- Cバススロット#4（未使用）
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #1 ： ICM PF-240-DB 220MBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #2 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
|　　 +- SCSI #3 ： ELECOM ECD-500 キャディ式CD-ROMドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 5.0
Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

NEC PC-9801FA2（1995年）

赤い文字はPC-9821Xa10/C4を買う前と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes
光ディスクCD-ROM（2.2倍速）
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows1024×768 1677万色中65535色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 3ch モノラル
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター（未接続）
+- シリアル（未接続）
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- PC-9821Xa10/C4添付のマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928II（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSC-AN RGB切換器（PC-9821Xa10/C4と兼用）
|　　　　 +- RGB #2 ： NEC PC-KM171 17インチディスプレイ
+- ライン出力
+- Cバススロット#1
|　+- Canopus Power Window 928II
+- Cバススロット#2（未使用）
+- Cバススロット#3（未使用）
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #1 ： ELECOM ECD-500 キャディ式CD-ROMドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 5.0
Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

NEC PC-9801FA2（1996年）

赤い文字は1995年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes
光ディスクCD-ROM（2.2倍速）
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows1024×768 1677万色中65535色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- PC-9821Xa10/C4添付のマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　　 +- RGB OUT ： NEC PC-KM171 17インチディスプレイ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Intel Video Charger 98 ビデオキャプチャボード
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #1 ： ELECOM ECD-500 キャディ式CD-ROMドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 5.0
Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

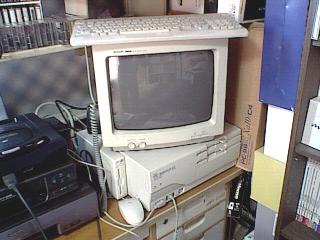

NEC PC-9801FA2（1997年）

PC-9801FA2

赤い文字は1996年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×400 1677万色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- PC-9821Xa10/C4添付のマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　　 +- RGB OUT ： SHARP CU-14FD 14インチディスプレイ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： AIWA SC-A25 ステレオスピーカー
+- Cバススロット#2
|　+- Intel Video Charger 98 ビデオキャプチャボード
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス（未接続）
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 5.0
Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

NEC PC-9801FA2（1998年）

赤い文字は1997年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×400 1677万色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　　 +- RGB OUT ： SHARP CU-14FD 14インチディスプレイ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： AIWA SC-A25 ステレオスピーカー
+- Cバススロット#2
|　+- Intel Video Charger 98 ビデオキャプチャボード
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 NEC MS-DOS Version 5.0
Microsoft Windows Version 3.1アップグレード版（NEC版）

戻る

NEC PC-9801FA2（1999年）

赤い文字は1998年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク220MBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2（未使用）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
|　+- ICM INTER-240F-FB 220MBytes SCSI-2ハードディスクドライブ（SCSI #0）
+- ファイルスロット
OS
 Microsoft Windows 95

戻る

NEC PC-9801FA2（2000年）

赤い文字は1999年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク1GBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： Allied Telesis RH505E 10BASE-Tハブ（PORT 2）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット（未使用）
+- ファイルスロット
OS
 Microsoft Windows 95

戻る

NEC PC-9801FA2（2002年）

赤い文字は2000年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク1GBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： MELCO WLAR-128 Air Station ISDNルーター（PORT 3）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
+- ファイルスロット
OS
 Microsoft Windows 95

戻る

NEC PC-9801FA2（2003年）

青い文字は家族所有の機器です。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク1GBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： BUFFALO WLA-G54 Air Station 無線ブリッジ（PORT 3）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
+- ファイルスロット
OS
 Microsoft Windows 95

戻る

NEC PC-9801FA2（2005年）

赤い文字は2003年と変わったところです。
青い文字は家族所有の機器です。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク1GBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　 　+- S-VIDEO OUT ： Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： オーディオ機器
+- Cバススロット#2
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： BUFFALO WLA-G54 Air Station 無線ブリッジ（PORT 3）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
+- ファイルスロット
OS
 Microsoft Windows 95

戻る

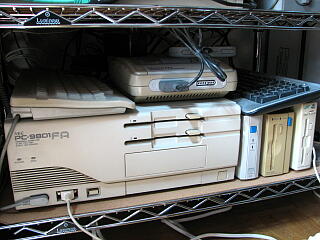

NEC PC-9801FA2（2008年）

PC-9801FA2

赤い文字は2005年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク1GBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（Endeavor SV110h、PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ（D-SUB）
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　　 +- LINE OUT ： YAMAHA TSS-15 サラウンドシステム（アナログ入力#4 SC-88Pro、PC-9821Xa10と共用）
+- Cバススロット#2
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： BUFFALO WHR-G300N Air Station 無線ルーター（PORT 2）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリースロット
|　+- MELCO EFA-4000S 4MBytes メモリーボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサーソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
+- ファイルスロット
OS
 Microsoft Windows 95

戻る


NEC PC-9801FA2（2012年）

赤い文字は2008年と変わったところです。

システム
 システムクロック16MHz
CPUIntel 486DX2 64MHz
　（386DX+387 16MHz相当モード、V30 8MHz相当モードあり）
グラフィックチップS3 86C928
ROM
 BIOS&N88-BASIC(86)96KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 メイン640KBytes
拡張13MBytes
ビデオ268KBytes（テキスト用12KBytes）、2MBytes（ウィンドウアクセラレーター）
外部記憶
 フロッピーディスク5インチ2HD/2DD（2台）、3.5インチ2HD/2DD
ハードディスク1GBytes
MO3.5インチ128MBytes
入力装置
 キーボード、マウス
画面表示
 MS-DOS640×400 4096色中16色
Windows640×480 1677万色
映像機能
 なし
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- フロッピーディスク
|　+- コンピュータリサーチ CRC-FD3.5SS 3.5インチフロッピーディスクドライブ
+- プリンター
+- シリアル
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- スピタル産業 スケルトンマウス
+- ディスプレイ出力
|　+- Canopus Power Window 928（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSF3-VGA RGB切換器（HS-01、PC-9821Xa10と兼用）
|　 　 　+- RGB #2 ： MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ（D-SUB）
+- ライン出力
+- Cバススロット#1
|　+- NEC PC-9801-86 サウンドボード
|　 　+- LINE OUT ：EverGreen DN-RS30R AVセレクター（ANALOG IN 3 PC-9821Xa10と共用）
|　 　 　+- ANALOG OUT ： YAMAHA TSS-15 サラウンドシステム（アナログ入力#4）
+- Cバススロット#2
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： BUFFALO LSW4-GT-8NS/BK 1000BASE-Tハブ（PORT 5）
+- Cバススロット#3
|　+- Canopus Power Window 928
+- Cバススロット#4
+- SCSIスロット
|　+- ICM IF-2560 SCSIインターフェイス
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- 増設メモリスロット
|　+- MELCO EFA-4000S 4MBytes メモリボード
|　　 +- SIMM #1 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #2 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #3 ： MELCO XMC-2000S 2MBytes SIMM
|　　 +- SIMM #4 ： MELCO XMC-2000T 2MBytes SIMM
+- コプロセッサソケット
|　+- MELCO HFA-16Q 4倍速CPUアクセラレーター
+- 内蔵ハードディスクスロット
+- ファイルスロット
OS
 Microsoft Windows 95

戻る

アルフの部屋Copyright (C) 1996-2013 Yoshinori Adachi
