NEC PC-9821Xa10/C4（1995年）

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップTrident TGUI9680XGi
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ2MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク420MBytes、230MBytes
MO3.5インチ128MBytes
光ディスクCD-ROM（4倍速）
入力装置
 キーボード、マウス、ジョイパッド、MIDIキーボード、モノラルマイク
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色中65535色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
サウンド機能
 SSG音源 3ch モノラル
FM音源 6ch ステレオ
リズム音源 6ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88）
拡張機器
 +- プリンター
|　+- Canon BJC-400J カラーバブルジェットプリンター
+- シリアル#1
|　+- Roland SC-88 MIDI音源モジュール
|　　 +- MIDI IN B ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 +- LINE OUT ： オーディオ機器
+- シリアル#2
|　+- AIWA PV-AFV144 14400bpsモデム
|　　 +- LINE ： アナログ電話回線
|　　 +- TEL ： SHARP コードレス留守番電話機
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
+- ディスプレイ出力
|　+- Intel Video Charger 98 ビデオキャプチャボード（RGB IN）
|　　 +- RGB OUT ： ELECOM DTSC-AN RGB切換器（PC-9801FA2と兼用）
|　 　 　+- RGB #1 ： NEC PC-KM171 17インチディスプレイ
+- ライン入力
|　+- NEC PC-9801-86 サウンドボード（LINE OUT）
|　　 +- LINE IN ： NEC PC-FXGA テレビゲームボード（LINE OUT）
|　 　 　+- LINE IN ： SONY トレー式CD-ROMドライブ（HEAD PHONE）
+- マイク入力
+- ライン出力
|　+- オーディオ機器
+- ヘッドホン出力
+- Cバススロット#1
|　+- ICM IF-2765 SCSI-2インターフェイスボード（購入当初）
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- Cバススロット#2
|　+- NEC PC-9801-86 サウンドボード
|　　 +- MIC ： NEC PC-9821A-U01 マイクロホン
+- Cバススロット#3
|　+- Intel Video Charger 98 ビデオキャプチャボード
|　　 +- S-VIDEO IN ： ビデオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： ICM PF-240-DB 230MBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
+- PCIバススロット#2
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： SONY CDU76E トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows Version 3.1（NEC版）
Microsoft Windows 95（NEC版） + Microsoft Plus!

戻る

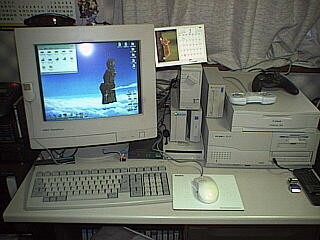

NEC PC-9821Xa10/C4（1996年）

PC-9821Xa10/C4

赤い文字は1995年の時と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ2MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク2GBytes、1GBytes、420MBytes
MO3.5インチ128MBytes
光ディスクCD-ROM（4倍速2台）、CD-R（2倍速）
入力装置
 キーボード、マウス、タブレット（ペン）、ジョイパッド、MIDIキーボード、モノラルマイク
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色中65535色
映像機能
 ビデオキャプチャ（320×240 1677万色 24fps）
テレビ放送受信
文字放送受信
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
拡張機器
 +- プリンター
|　+- Canon BJC-400J カラーバブルジェットプリンター
+- シリアル#1
|　+- Needs rs-3 シリアル切換器
|　　 +- PORT A ： SUNTAC MS288AF 28800bpsモデム
|　　 |　+- LINE ： アナログ電話回線
|　　 |　+- TEL ： SHARP コードレス留守番電話機
|　　 +- PORT B ： WACOM ArtPadII ペンタブレット
|　　 +- PORT C ： CASIO QV-30 デジタルカメラ（使用時のみ接続）
+- シリアル#2（使用中止）
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- I-O DATA GV-MTV/98 多機能ビデオボード（RGB IN）
|　　 +- RGB OUT ： NEC PC-KM171 17インチディスプレイ
+- ライン入力
|　+- NEC PC-FXGA テレビゲームボード（LINE OUT）
|　　 +- LINE IN ： SONY トレー式CD-ROMドライブ（HEAD PHONE）
+- マイク入力
|　+- NEC PC-9821A-U01 マイクロホン
+- ライン出力
|　+- オーディオ機器
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- Cバススロット#2
|　+- Roland S-MPU/PC MIDIインターフェイス
|　　 +- MIDI IN A ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 +- MIDI OUT A ： Roland SC-88Pro MIDI音源モジュール
|　　 +- MIDI OUT B ： Roland SC-88Pro MIDI音源モジュール
|　　　　 +- オーディオ機器
+- Cバススロット#3
|　+- I-O DATA GV-MTV/98 多機能ビデオボード
|　　 +- SLOT ： I-O DATA GV-TTX/EX 文字放送サブボード
|　　 +- VHF/UHF ： VHFアンテナ線
|　　 +- S-VIDEO IN ： ビデオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA HDV-2G 2GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #2 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
|　　 +- SCSI #3 ： Caravelle CDR-4X/Pro キャディ式CD-Rドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： SONY CDU76E トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95（NEC版） + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（1997年）

PC-9821Xa10/C4

赤い文字は1996年の時と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、1GBytes、420MBytes
MO3.5インチ128MBytes
光ディスクCD-ROM（24倍速、4倍速）、CD-R（2倍速）
CFカード10MBytes、2MBytes
入力装置
 キーボード、マウス、ジョイパッド、MIDIキーボード、モノラルマイク
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色
映像機能
 ビデオキャプチャ（最大640×480 1677万色、静止画）
ビデオ出力（640×480 1677万色、静止画）
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
MIDI音源（Roland SC-88Pro）
拡張機器
 +- プリンター（どちらかを接続）
|　+- Canon BJC-400J カラーバブルジェットプリンター
|　+- Canopus V-Port ビデオ入出力ユニット
|　　 +- S-VIDEO IN ： ビデオ機器
+- シリアル#1
|　+- Needs rs-3 シリアル切換器
|　　 +- PORT A ： NEC PC-IT65D1P ターミナルアダプター
|　　 |　+- LINE ： デジタル64K ISDN回線
|　　 |　+- TEL A ： SHARP コードレス留守番電話機
|　　 +- PORT B ： Roland SC-88Pro MIDI音源モジュール
|　　 +- PORT C ： NEC PC-DC200K デジタルカメラ（使用時のみ接続）
|　 　 　+- CF CARD（どれか1つを使用）
|　 　 　 　+- EPSON FLASH-PACKER mini 10MBytes CFカード
|　 　 　 　+- NEC PC-FH02S 2MBytes CFカード
+- シリアル#2
|　+- Microsoft IntelliMouse
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- NEC PC-KM171 17インチディスプレイ
+- ライン入力
|　+- Creative Sound Blaster AWE32/98 サウンドボード（LINE OUT）
+- マイク入力（未接続）
+- ライン出力
|　+- オーディオ機器
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　 　+- NEC PC-9821XA-E01 PCカードスロット（3.5インチベイ#2）
|　 　 　+- PC CARD #1 ： NEC PC-FH-01 CFカードアダプター
|　 　 　 　+- CF CARD（どれか1つを使用）
|　 　 　 　 　+- EPSON FLASH-PACKER mini 10MBytes CFカード
|　 　 　 　 　+- NEC PC-FH02S 2MBytes CFカード
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32/98 サウンドボード
|　　 +- GAME PORT ： Microsoft Side Winder game pad
|　　 +- MIDI IN ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 +- MIDI OUT ： Roland SC-88Pro MIDI音源モジュール
|　　 |　+- LINE OUT ： オーディオ機器
|　　 +- MIC ： NEC PC-9821A-U01 マイクロホン
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
|　　 +- SCSI #1 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #2 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
|　　 +- SCSI #3 ： Caravelle CDR-4X/Pro キャディ式CD-Rドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュ
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95（NEC版） + Microsoft Plus! + Microsoft Internet Explorer 4.0

戻る

NEC PC-9821Xa10/C4（1998年）

赤い文字は1997年の時と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、1GBytes、420MBytes
MO3.5インチ128MBytes
光ディスクCD-ROM（24倍速、4倍速）、CD-R（2倍速）
CFカード10MBytes、2MBytes
入力装置
 キーボード、マウス、ジョイパッド、MIDIキーボード、モノラルマイク
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色
映像機能
 ビデオキャプチャ（最大640×480 1677万色、静止画）
ビデオ出力（640×480 1677万色、静止画）
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 44.1KHz）
MIDI音源（Roland SC-88Pro）
拡張機器
 +- プリンター（どちらかを接続）
|　+- Canon BJC-400J カラーバブルジェットプリンター
|　+- Canopus V-Port ビデオ入出力ユニット
|　　 +- S-VIDEO IN ： ビデオ機器
+- シリアル#1
|　+- Needs rs-3 シリアル切換器
|　　 +- PORT A ： NEC PC-IT65D1P ターミナルアダプター
|　　 |　+- LINE ： デジタル64K ISDN回線
|　　 |　+- TEL A ： NEC Speax31W コードレスFAX電話機
|　　 +- PORT B ： Roland SC-88Pro MIDI音源モジュール
|　　 |　+- MIDI IN A ： Roland PC-200 MIDIキーボード（使用時のみ接続）
|　　 |　+- LINE OUT ： オーディオ機器
|　　 +- PORT C ： NEC PC-DC200K デジタルカメラ
|　 　 　+- CF CARD（どれか1つを使用）
|　 　 　 　+- EPSON FLASH-PACKER mini 10MBytes CFカード
|　 　 　 　+- NEC PC-FH02S 2MBytes CFカード
+- シリアル#2
|　+- Microsoft IntelliMouse
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- NEC PC-KM171 17インチディスプレイ
+- ライン入力（未接続）
+- マイク入力
|　+- NEC PC-9821A-U01 マイクロホン
+- ライン出力
|　+- オーディオ機器
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット（3.5インチベイ#2）
|　　 　+- PC CARD #1 ： NEC PC-FH-01 CFカードアダプター
|　 　 　 　+- CF CARD（どれか1つを使用）
|　　　　　 　+- EPSON FLASH-PACKER mini 10MBytes CFカード
|　　　　　　 +- NEC PC-FH02S 2MBytes CFカード
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3（未使用）
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
|　　 +- SCSI #1 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #2 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
|　　 +- SCSI #3 ： Caravelle CDR-4X/Pro キャディ式CD-Rドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 98 Beta 3

戻る

NEC PC-9821Xa10/C4（1998年）

赤い文字はAvanza NXを買う前と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク1GBytes、420MBytes
MO3.5インチ128MBytes
光ディスクCD-ROM（24倍速）
CFカード10MBytes、2MBytes
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色
映像機能
 ビデオキャプチャ（最大640×480 1677万色、静止画）
ビデオ出力（640×480 1677万色、静止画）
サウンド機能
 PCM音源 1ch ステレオ（最高16bit 44.1KHz）
拡張機器
 +- プリンター
|　+- Canopus V-Port ビデオ入出力ユニット
|　　 +- S-VIDEO IN ： ビデオ機器
+- シリアル#1（未接続）
+- シリアル#2（未接続）
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（Avanza NXと兼用）
|　　 +- RGB #2 ： NEC PC-KM171 17インチディスプレイ
+- ライン入力
+- マイク入力（未接続）
+- ライン出力（未接続）
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　 　+- NEC PC-9821XA-E01 PCカードスロット（3.5インチベイ#2）
|　　 　+- PC CARD #2 ： NEC PC-FH-01 CFカードアダプター
|　 　 　 　+- CF CARD（どれか1つを使用）
|　　　　 　 　+- EPSON FLASH-PACKER mini 10MBytes CFカード
|　　　　 　 　+- NEC PC-FH02S 2MBytes CFカード
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Allied Telesis LA-98 10BASE-Tインターフェイスボード
|　　 +- PORT ： Allied Telesis RH505E 10BASE-Tハブ（PORT 2)
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #1 ： ICM MO-4120 3.5インチ128MBytes MOドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（1999年）

赤い文字は1998年と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク1GBytes、420MBytes
光ディスクCD-ROM（24倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows800×600 1677万色
映像機能
 ビデオキャプチャ（最大640×480 1677万色、静止画）
ビデオ出力（640×480 1677万色、静止画）
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
|　+- Canopus V-Port ビデオ入出力ユニット
|　　 +- S-VIDEO IN ： （未接続）
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（PC-9801FA2と兼用）
|　　 +- RGB #1 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　 　+- NEC PC-9821XA-E01 PCカードスロット
|　　 　 +- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　　 +- PORT ： Allied Telesis RH505E 10BASE-Tハブ（PORT 2）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： オーディオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（2000年）

赤い文字は1999年と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク1GBytes、420MBytes
光ディスクCD-ROM（24倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows800×600 1677万色
映像機能
 ビデオキャプチャ（最大640×480 1677万色、静止画）
ビデオ出力（640×480 1677万色、静止画）
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
|　+- Canopus V-Port ビデオ入出力ユニット
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（PC-9801FA2と兼用）
|　　 +- RGB #1 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　　　　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　 　 　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　 　+- PORT ： MELCO WLAR-128 Air Station ISDNルーター（PORT 3）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： オーディオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： ICM RX-1000 1GBytes SCSI-2ハードディスクドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（2000年）

赤い文字はVALUESTAR Gを買う前と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、420MBytes
光ディスクCD-ROM（24倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows800×600 1677万色
映像機能
 なし
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター（未接続）
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（PC-9801FA2と兼用）
|　　 +- RGB #1 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　　　　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　 　 　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　 　+- PORT ： Allied Telesis RH505E 10BASE-Tハブ（PORT 1）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： オーディオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： I-O DATA CDV-AB24 トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（2002年）

赤い文字は2000年と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、420MBytes
光ディスクCD-ROM（32倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows800×600 1677万色
映像機能
 なし
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（PC-9801FA2と兼用）
|　　 +- RGB #1 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　　　　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　 　+- PORT ： MELCO WLAR-128 Air Station ISDNルーター（PORT 2）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： TEAC CD-532E-A トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： オーディオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
|　　 +- SCSI #4 ： Canon CanoScan300 カラーイメージスキャナー
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： TEAC CD-532E-A トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（2003年）

赤い文字は2002年と変わったところです。
青い文字は家族所有の機器です。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、420MBytes
光ディスクCD-ROM（32倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows800×600 1677万色
映像機能
 なし
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（PC-9801FA2と兼用）
|　　 +- RGB #1 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　+- S-VIDEO OUT ： SONY KV-25ST50 25インチテレビ
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　　　　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　 　+- PORT ： BUFFALO WLA-G54 Air Station 無線ブリッジ（PORT 2）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY KV-25ST50 25インチテレビ
|　　 +- LINE IN ： TEAC CD-532E-A トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： オーディオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
|　　 +- SCSI #4 ： （未接続）
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： TEAC CD-532E-A トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（2005年）

赤い文字は2003年と変わったところです。
青い文字は家族所有の機器です。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、420MBytes
光ディスクCD-ROM（32倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows800×600 1677万色
映像機能
 なし
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（PC-9801FA2と兼用）
|　　 +- RGB #1 ： MICOMSOFT XPC-2plus ダウンスキャンコンバーター
|　 　 　+- S-VIDEO OUT ： Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　 　 　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　 　 　 　+- PORT ： BUFFALO WLA-G54 Air Station 無線ブリッジ（PORT 2）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： Panasonic TH-23LX50 23インチハイビジョン液晶テレビ
|　　 +- LINE IN ： TEAC CD-532E-A トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： オーディオ機器
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： TEAC CD-532E-A トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

NEC PC-9821Xa10/C4（2008年）

PC-9821Xa10/C4

赤い文字は2005年と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、420MBytes
光ディスクCD-ROM（32倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色
映像機能
 なし
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（Endeavor SV110h、PC-9801FA2と兼用）
|　　 +- RGB #1 ： MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ（D-SUB）
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　 　 　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　 　+- PORT ： BUFFALO LSW3-GT-5NS 1000BASE-Tハブ（PORT 4）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY WV-ST1 S-VHS/Hi8ダブルビデオデッキ（IN 1）
|　　 |　+- OUT 1 ： Panasonic DMR-E220H HDD/DVDビデオレコーダー（IN 3）
|　　 |　 　+- D-VIDEO ： MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ（D-VIDEO）
|　　 +- LINE IN ： TEAC CD-532E-A トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　　 +- LINE OUT ： YAMAHA TSS-15 サラウンドシステム（アナログ入力#4 SC-88Pro、PC-9801FA2と共用）
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： TEAC CD-532E-A トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る


NEC PC-9821Xa10/C4（2012年）

赤い文字は2008年と変わったところです。

システム
 システムクロック66MHz
CPUIntel Pentium 100MHz
チップセットVLSI Super Core Wildcat + NEC 98Chip Set
グラフィックチップMatrox Graphics MGA-2064W
ROM
 BIOS&N88-BASIC(86)96KBytes
システムセットアップメニュー32KBytes
文字フォントJIS第１水準、第２水準漢字
RAM
 セカンドキャッシュ256KBytes
メイン48MBytes
ビデオ4MBytes
外部記憶
 フロッピーディスク3.5インチ3モード
ハードディスク4.3GBytes、420MBytes
光ディスクCD-ROM（32倍速）
入力装置
 キーボード、マウス、ジョイパッド
画面表示
 MS-DOS640×480 1677万色中256色
Windows1024×768 1677万色
映像機能
 なし
サウンド機能
 FM音源 20ch ステレオ
PCM音源 1ch ステレオ（最高16bit 44.1KHz）
GM規格音源
拡張機器
 +- プリンター
+- シリアル#1
+- シリアル#2
+- キーボード
|　+- 標準添付キーボード
+- マウス
|　+- Microsoft Mouse 2.0
+- ディスプレイ入力
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2（RGB OUT）
+- ディスプレイ出力
|　+- ELECOM DTSF3-VGA RGB切換器（HS-01、PC-9801FA2と兼用）
|　　 +- RGB #1 ： MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ（D-SUB）
+- ライン入力
+- マイク入力
+- ライン出力
+- ヘッドホン出力
+- Cバススロット#1
|　+- NEC PC-9821XA-E01 PCカードインターフェイスボード
|　　 +- NEC PC-9821XA-E01 PCカードスロット
|　 　 　+- PC CARD #2 ： I-O DATA PCLA/TE 10BASE-Tインターフェイスカード
|　　　　 　+- PORT ： BUFFALO LSW4-GT-8NS/BK 1000BASE-Tハブ（PORT 4）
+- Cバススロット#2
|　+- NEC PC-FXGA テレビゲームボード
|　　 +- PAD 1 ： NEC FX-PAD PC-FXパッド
|　　 +- S-VIDEO OUT / LINE OUT ： SONY WV-ST1 S-VHS/Hi8ダブルビデオデッキ（IN 1）
|　　 |　+- OUT 1 ： Panasonic DMR-E220H HDD/DVDビデオレコーダー（IN 3）
|　　 |　 　+- D-VIDEO ： MITSUBISHI MDT242WG 24.1インチワイド液晶ディスプレイ（D-VIDEO）
|　　 +- LINE IN ： TEAC CD-532E-A トレー式CD-ROMドライブ（HEAD PHONE）
+- Cバススロット#3
|　+- Creative Sound Blaster AWE32
|　 　+- LINE OUT ：EverGreen DN-RS30R AVセレクター（ANALOG IN 3 PC-9801FA2と共用）
|　 　 　+- ANALOG OUT ： YAMAHA TSS-15 サラウンドシステム（アナログ入力#4）
+- PCIバススロット#1
|　+- NEC PC-9821X-B02L SCSI-2インターフェイスボード
|　　 +- SCSI #0 ： I-O DATA UHDS-4.3G 4.3GBytes U-SCSIハードディスクドライブ
+- PCIバススロット#2
|　+- NEC PC-9821X-B03 ウィンドウアクセラレータボードX2
|　　 +- SLOT ： NEC PC-9821X-B03-01 増設VRAM 2MBytesサブボード
+- SIMMメモリースロット#1
|　+- 8MBytes SIMM
+- SIMMメモリースロット#2
|　+- 8MBytes SIMM
+- SIMMメモリースロット#3
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- SIMMメモリースロット#4
|　+- MELCO EMW-32M 3HD 16MBytes SIMM
+- セカンドキャッシュスロット
|　+- 256Bytesメモリーボード
+- CPUソケット
|　+- Intel Pentium 100MHz CPU
+- IDE
|　+- Master ： Conner 420MBytes E-IDEハードディスクドライブ（ハードディスクベイ#1）
|　+- Slave ： TEAC CD-532E-A トレー式CD-ROMドライブ（5インチベイ）
+- FDD
　 +- SONY 3.5インチ3モードフロッピーディスクドライブ（3.5インチベイ#1）
OS
 NEC MS-DOS Version 6.2
Microsoft Windows 95 + Microsoft Plus!

戻る

アルフの部屋Copyright (C) 1996-2013 Yoshinori Adachi
