電車が出来るまで(車両の艤装)
209系500番台電車の艤装過程を紹介する。艤装というのは組み立てた車体に電気部品や内装などを取り付けていくことだ。
骨組みや電気配線が
むき出し
の車内。天井に空いている穴は空調のダクトが通る穴だろう。

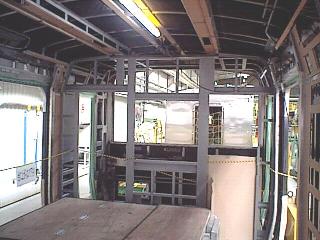

骨組みや電気配線が見える状態の運転室部分。

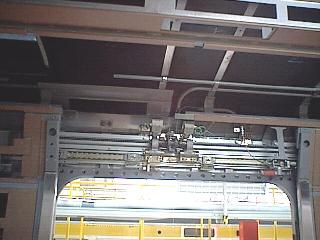

ドア部分の上に取り付けられた
ドアエンジン
(ドア開閉装置)中央に見える器具が左右に動いてドアが開閉する。(ドアはまだ取り付けられていない。)右に見える
赤いハンドルは非常ドアコック
。

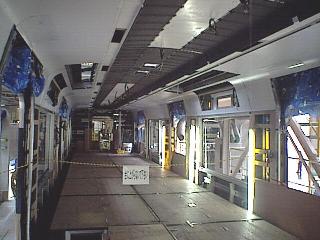

天井板が取り付けられた車内。

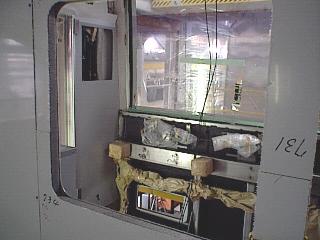

壁板が取り付けられた運転室部分。運転台には
たくさんの配線が来ている
。

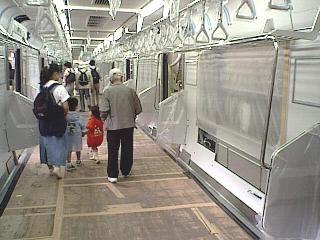

上半分はほとんど完成した車内。まだ
床と座席が完成していない
。

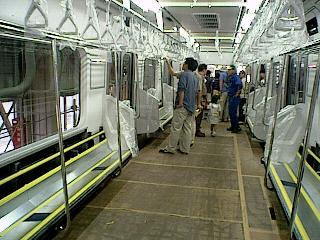

座席と中間の握り棒が取り付けられた車内。まだ、
座席にクッションは取り付けられていない
。
209系500番台電車はどんな色のクッションが付くのだろうか?(209系0番台電車は紺色、E217系電車は青系で背面はストライプ、E501系電車は背面が緑色で座面が青色だった。)
作りかけの運転台。モニターディスプレイもなく
スカスカのコンソール
。取り付けられていないメーターも置いてある。

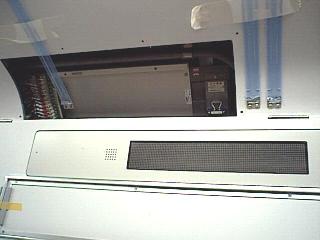

ドア上のLED表示器(次駅案内装置)とドアエンジンの制御盤

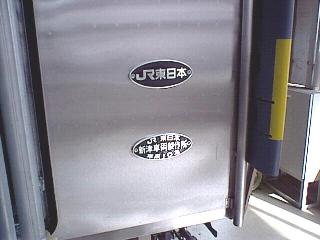

妻面(連結面)に取り付けられた209系500番台車両のオーナープレート(上)とメーカープレート(下)。
